Kobling trådløs mottaker NEXA WMR-252 (dimmerfunksjon)
 242     0
Vi har spotskinner i taket og ønsker trådløs bryter. Har fått opplyst fra elektroimportøren at ovennevnte skal fungere, men er litt usikker på kobling.
Rekka blir slik; spotskinne i tak med lampeledning ført ned til gulvnivå, wmr-252 kobles på ledning, og så ledning videre fra wmr-252 til stikkontakt.
Fungere dette...? Hva kobles hvor? Info som medfølger var litt forvirrende siden det kun er snakk om kobling inne i veggboks...

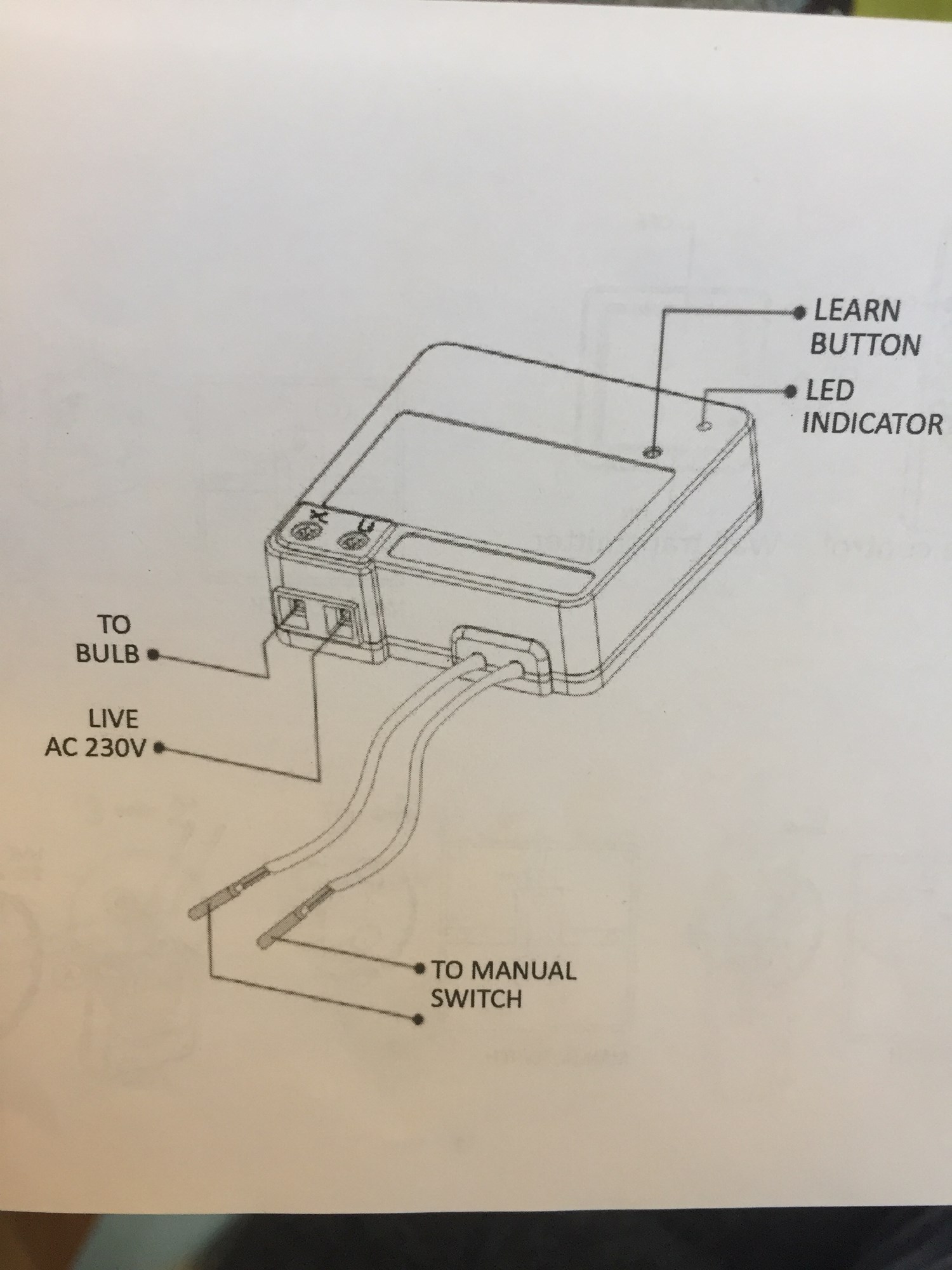

 Noen som kan go en enkel forklaring på OM det kan gjennomføres slik jeg tenker (det sa de i butikken iallfall), og videre, hva kobles hvor. Kobling trådløs mottaker NEXA WMR-252 (dimmerfunksjon) - IMG_5570.JPG - Miie
  Siter
KjellG
   #1
 24,032     Akershus     1
Står jo greit her: https://www.elektroimportoren.no/docs/nexa/WMR-252%20NO.pdf

Den dåsa er beregnet på montasje i veggboks. Dersom du skal ha den på bevegelig ledning trenger du kapsling med strekkavlastning.

Om du har skjult anlegg, ville jeg vurdert å dytte den inn i boksen til veggkontakten. Dersom denne er dobbel, vil begge utgangene dimmes, eller du kan kjøpe den delte versjonen av veggkontakt.
Signatur
1   Siter
Miie
  (trådstarter)
   #2
 242     0
Takk for svar! Det er mannen som kobler, han har litt mer peil enn meg (heldigvis), men han skjønte heller ikke helt dette.
Den linken du sendte er den vi ikke skjønner. Kan du stave for elektro-dummie som meg hva du mener med "dåsa", og kapsling med strekkavlastning?

Har dobbelt støpsel derfor vi ikke setter inni boks. Virket enklere å montere utenfor og sette et deksel over (kommer til å bli under sofa, så ikke synlig).
  Siter
Miie
  (trådstarter)
   #3
 242     0
Men altså, hva skal inn der det står "to bulb", og hva skal inn der det står "to live ac 230v"? Og hva med de andre raringer som står "to manual switch"?
  Siter
proson
   #4
 82     1
Dere burde vel hatt dere en plug-in dings istedet for en dimmer beregnet for å ligge i en veggboks.
1   Siter
Miie
  (trådstarter)
   #6
 242     0
Ja, har skjønt at det der ble meningsløst, og at en pluginn er bedre når det uansett ikke blir skjult i veggboks. Har forhørt meg med elektriker-venn nå (som skulle sjekke at vi ikke hadde gjort noe feil), og vi må uansett ha fått feil fra butikken, så ikke rart det ikke gir mening...
  Siter
KjellG
   #7
 24,032     Akershus     0
Nå ser jeg du har fått råd om plugg-inn løsning. Det er det enkleste.

Med denne kontakten http://proff.elko.no/rs1091-pt-delt-stikkontakt-ph/rs1091-pt-delt-stikkontakt-ph-article1558-1055.html kunne du lagt dimmeren i veggboksen og styrt en stikkontakt mens det andre uttaket hadde fast spenning.

Koblingen det vises til er å forstå slik: en leder fra støpsel går rett til lampa (bulp). Den andre ledningen går inn på dimmer L1. Ut fra dimmer merket x (bulp) til lampa. I tillegg kan en koble en mekanisk bryter om en ønsker det i tillegg til fjernstyring.
Signatur
  Siter
Miie
  (trådstarter)
   #8
 242     0
Altså, for nysjerrighetens skyld, du mener det går med den greia vi har kjøpt? skjønte ikke hvordan ut fra forklaringen din, og når elektriker (etter rask kikk/forklaring riktignok) heller ikke forstod, så blir jeg iallfall nysgjerrig 😎
  Siter
KjellG
   #9
 24,032     Akershus     2
Gitt en lampe, en to-leder lampeledning som ender i et støpsel.

Klipp av den ene lederen, du har to ender. Putt en ende inn i Nexa-boksen merket "Live AC 230V" den andre enden inn i hullet på Nexa merket "to bulb". Isolér de to korte ledningene merket "To manual switch".

Ferdig (med koblingen) Hele poenget er at en av lederne til lampa skal gå gjennom Nexa'n.

Fortsatt, dette kan en putte inn i en veggboks om det er plass. Hvis ikke, bør en bytte til den pluggbare versjonen.
