Det er tidsrele -K3 som styrer bånd 2. Tipper dette båndet skal starte forsinket i forhold til bånd 1. Når bånd 1 starter (kontaktor -Q3) starter samtidig tidsur -K3 tellingen. Etter innstilt verdi på -K3 er nådd legger dette inn slik at bånd 2 starter (kontaktor -Q4).

Det er kun -K3 eller sikring -F3 som hindrer bånd 2 fra å gå hvis bånd 1 går.

Men du ser at q1-q2 er åpne vil installasjonen fungere?

-Q1 og -Q2 er sikkerhetsbrytere montert ute ved motorene. Hvis en av disse er "slått av" vil ingen av båndene starte da disse ligger i serie i styrestrømkretsen.

SÅ da fungere ikke denne installasjonen da?

Installasjonen fungerer jo når sikkerhetsbrytere står i riktig posisjon. Dersom en av de eller begge blir avslått ved f.eks service på båndene vil begge båndene være forhindret fra å gå.

Dette har med sikkerhet ved vedlikehold å gjøre.

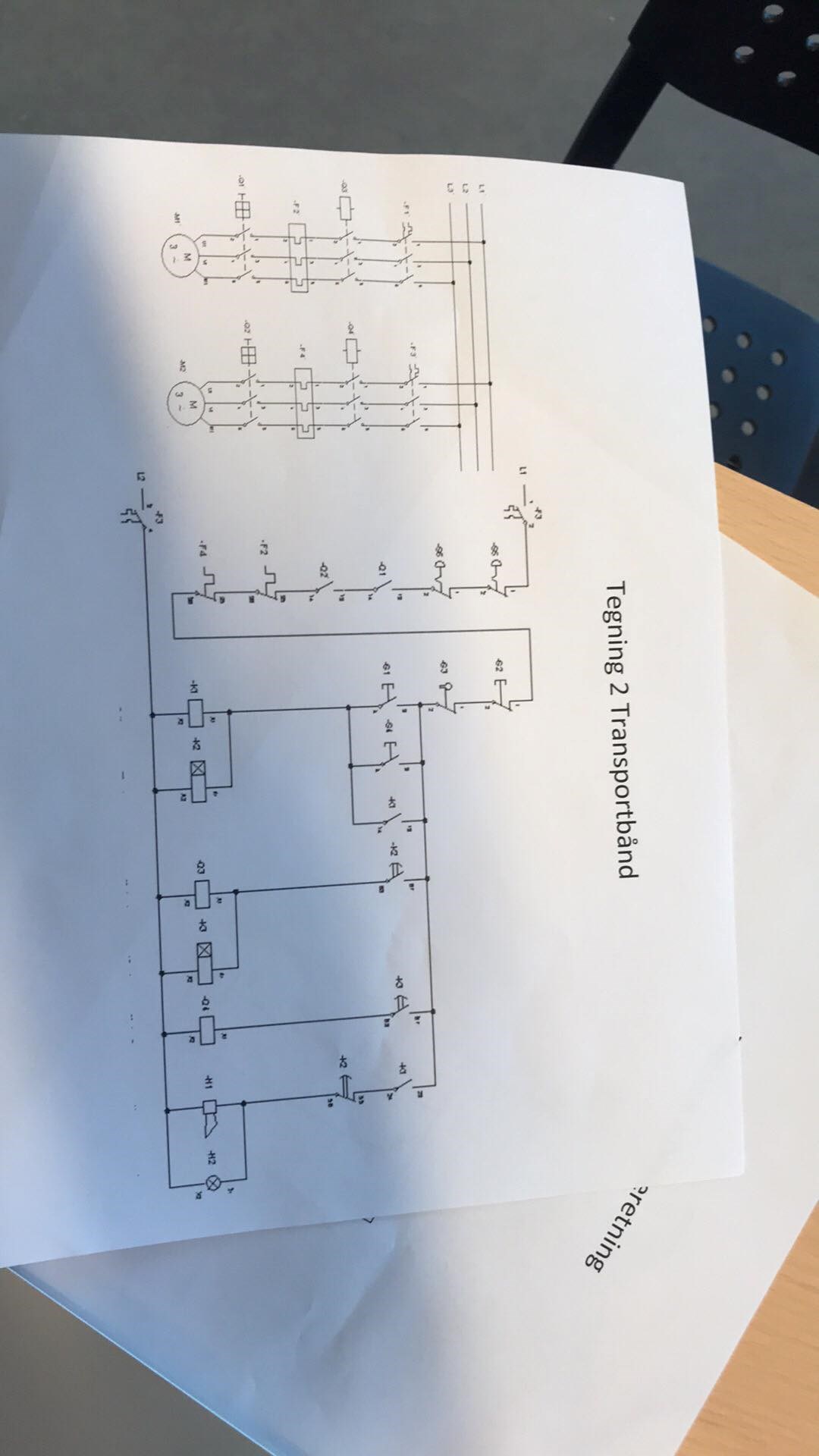

ja men hvis du ser på tegningen som er vedlagt, der er q1 og q2 OPEN, da er sikkerhetsbryterene i feil posisjon sant? så da vil det si at installasjonen ikke fungere akkurat som den er tegnet no?

Ja det er riktig.

Men du spurte om hvorfor ikke bånd 2 startet, bånd 1 startet som det skulle. Og det har ikke noe med -Q1 og -Q2 og gjøre, for da ville ingen av båndene startet.

ok takk for hjelp!

men hvis begge bånd fungerer men alarmorgan kobler ikke ut før en stopper båndene, hvorfor skjer det og hva er galt?

Alarmhornet/lyset vil være aktivt når bånd 1 har stoppet på sidsuret -k2 og bånd 2 fortsatt er i drift.


Er dette en skoleoppgave? Hva er i så fall oppgavene til tidsrelène ifht hvilket bånd som er forsinket.
