Koble Elko 400 hr
2
0
Hei!

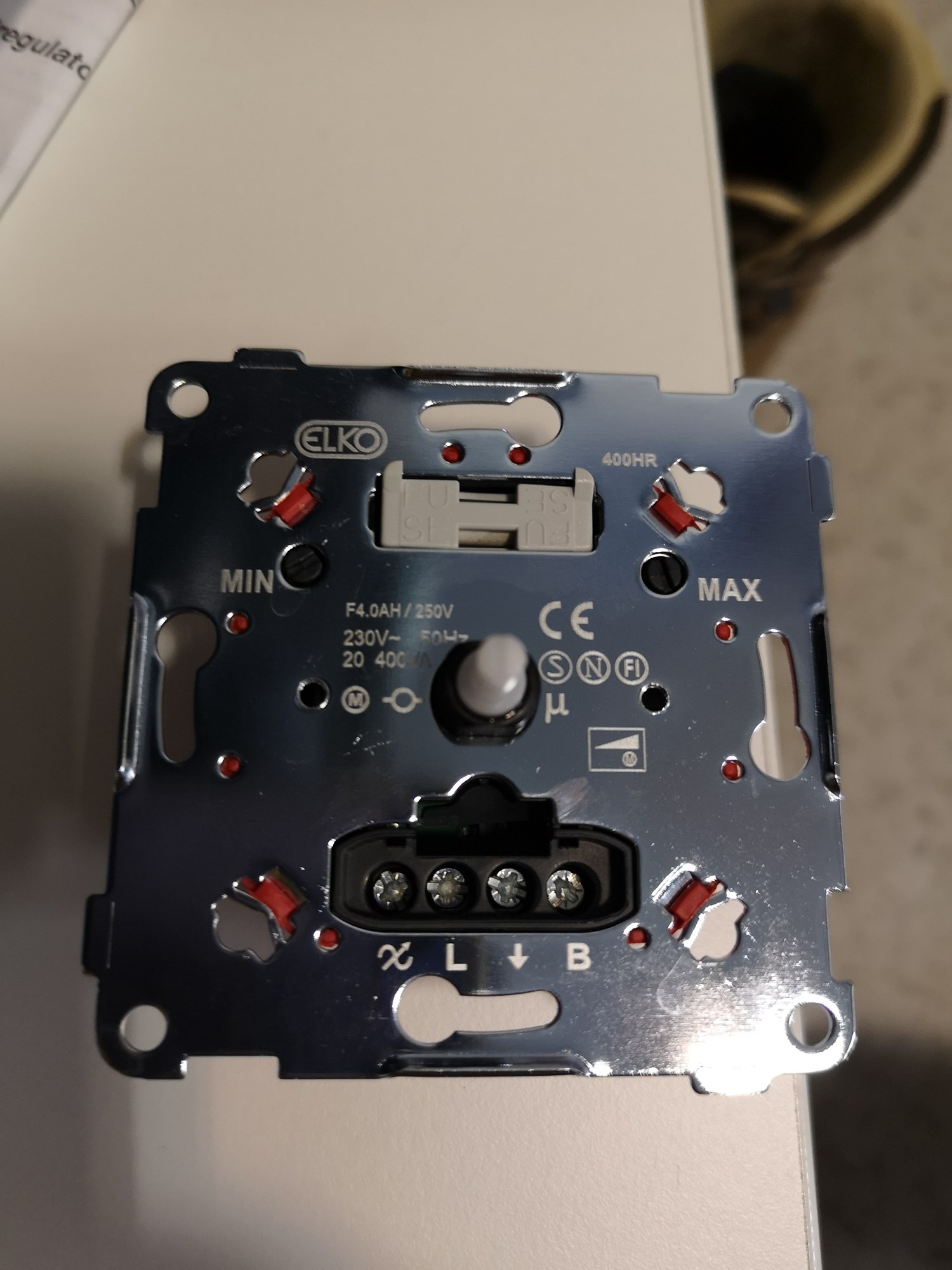

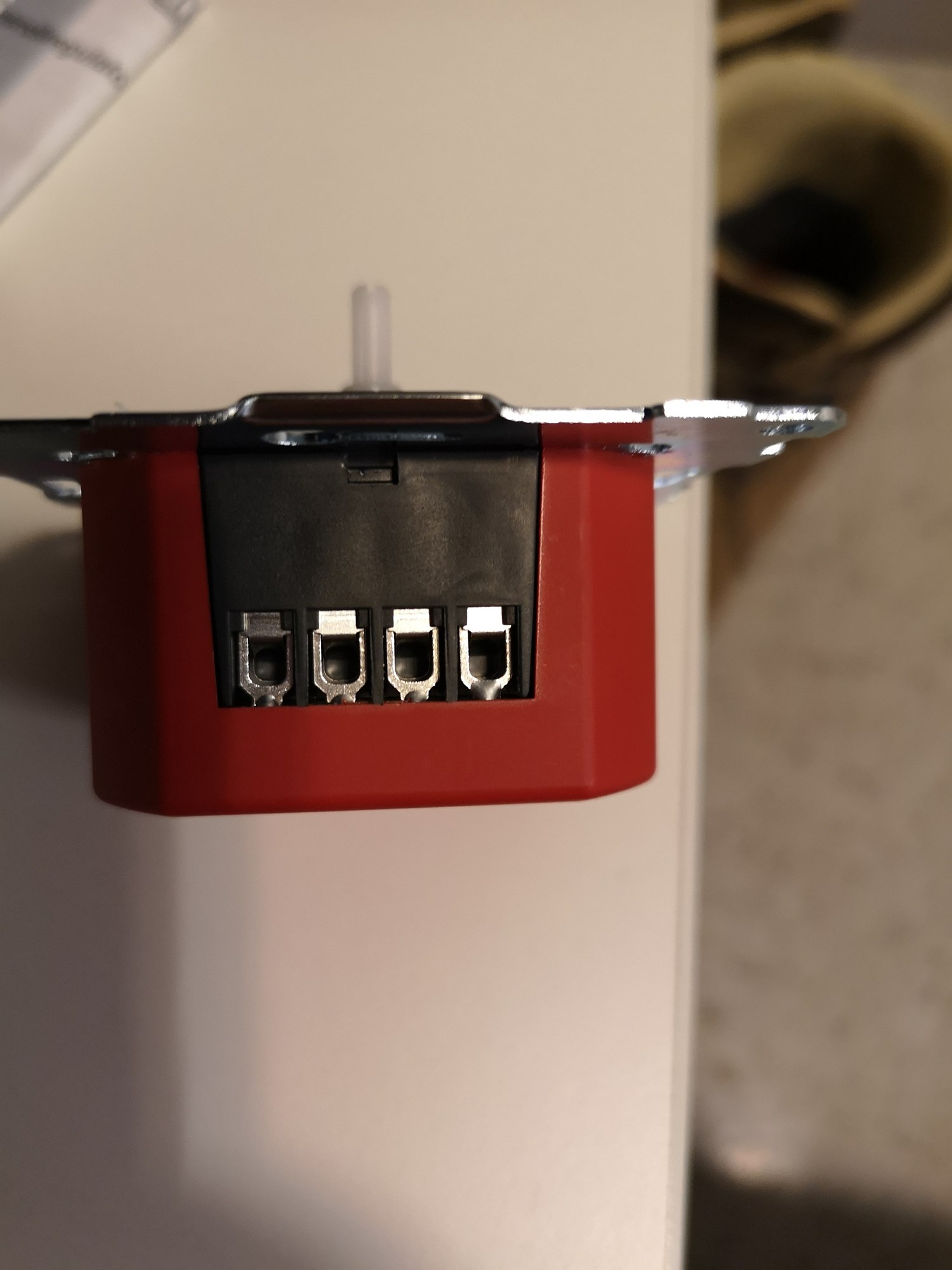

Noen som kan forklare meg hvordan jeg skal koble denne?
Den skal kobles til en vifte.
Hvor skal jord, blå og brun (fra stikk) og
hvor skal jord, blå og brun tilhørende vifta?
Til info, skal kun kobles til en vifte som kun brukes under oppsyn i en garasje, så trenger ikke bekymre dere for sikkerhet/forskrifter
-Kim
Noen som kan forklare meg hvordan jeg skal koble denne?
Den skal kobles til en vifte.
Hvor skal jord, blå og brun (fra stikk) og
hvor skal jord, blå og brun tilhørende vifta?
Til info, skal kun kobles til en vifte som kun brukes under oppsyn i en garasje, så trenger ikke bekymre dere for sikkerhet/forskrifter
-Kim

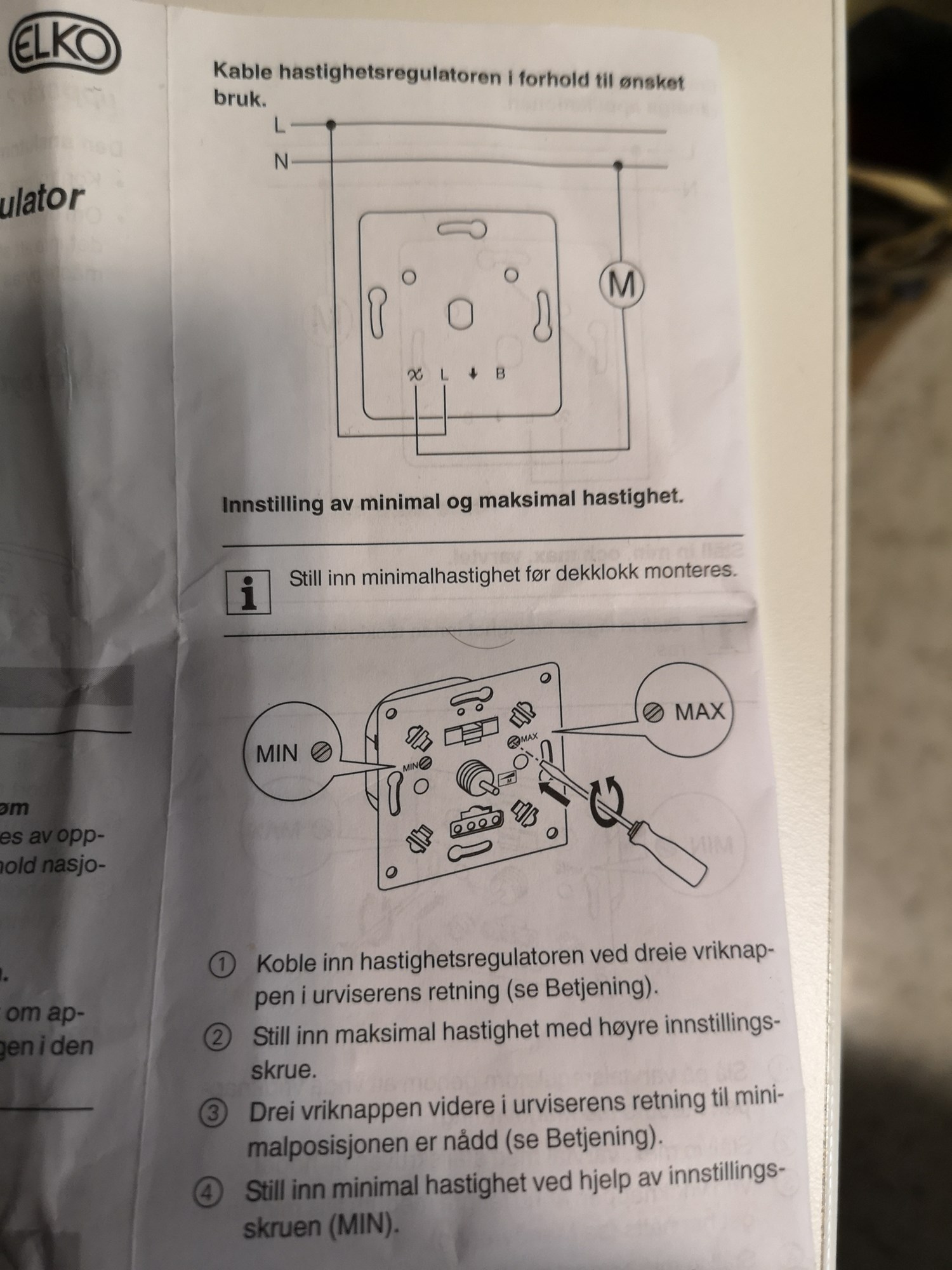

N og jord skal rett fra støpsel til vifta, L skal via regulatoren, fra støpsel til skruen merket L og fra skruen merket ~ til vifta.
Alt er enkelt når man kan det.
Jeg tåler å høre det 😁👍
Det stemmer at B er et blindpunkt. Pilen er uregulert utgang etter bryter for evt. signallampe.
Ref. http://proff.elko.no/getfile.php/1383522/produkter/doc/EKO05029/Kobl5029.gif
En ser at PIL er brukt til et signallys. Funksjonen er dårlig beskrevet, men trolig vil lampa lyse i allerattposisjoner utenom «0 .
